开源路由器

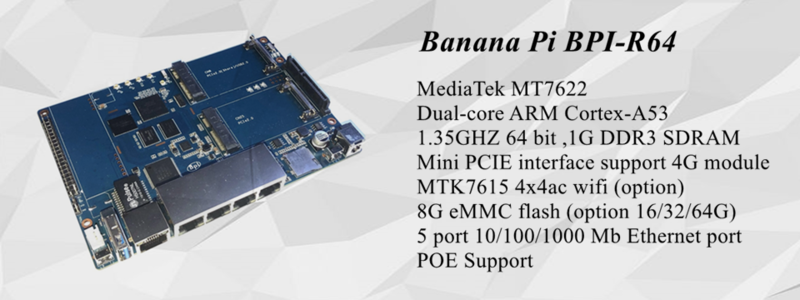

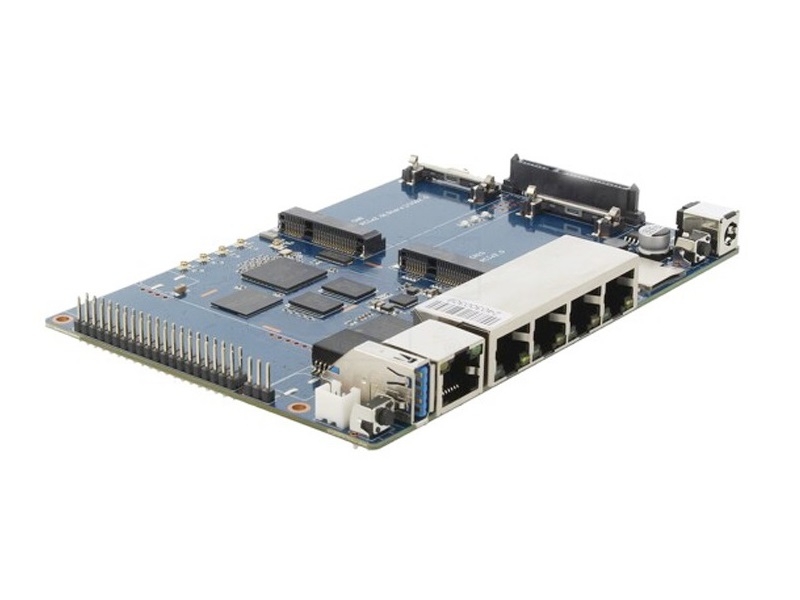

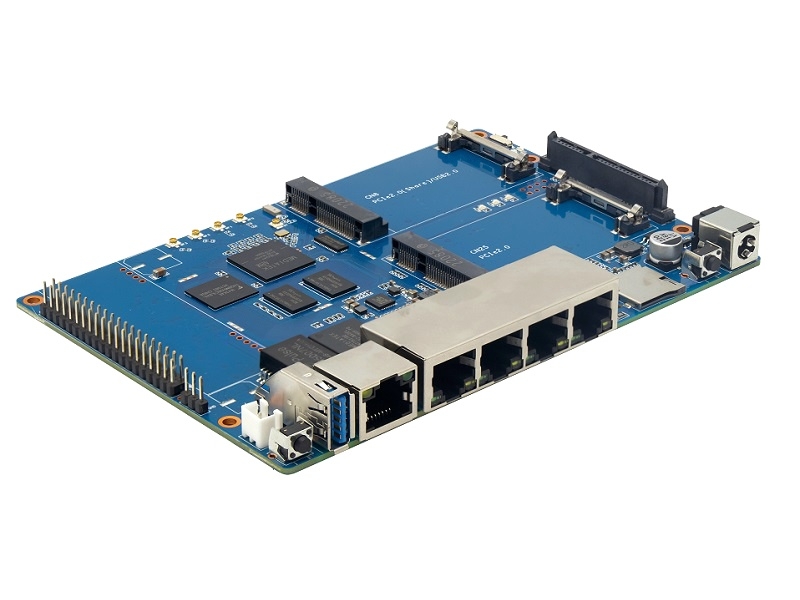

香蕉派 BPI-R64 开源路由器开发板采用MediaTek MT7622芯片设计

  • 联发科 MediaTek MT7622,1.35GHZ 64 bit dual-core ARM Cortex-A53
  • 1G DDR3 SDRAM内存
  • Mini PCIE 支持 4G 模组
  • built-in 4x4n 802.11n/BT 5.0 system-on-chip
  • MTK7615 4x4ac wifi on board
  • 1 SATA 硬盘接口
  • MicroSD slot supports up to 256GB expansion
  • 8G eMMC 侟储 (可选 16/32/64G)
  • 5 10/100/1000 Mb 千兆网口
  • (1) USB 3.0接口
  • Slow I/O:ADC, Audio Amplifier, GPIO, I2C, I2S, IR, PMIC I/F, PWM, RTC, SPI, UART
  • POE 网络供电接口支持

    香蕉派BPI-R64是一个MTK7622 芯片路由器的开发板,它可以运行在各种开源操作系统上,包括OpenWrt,Linux。它有4千兆位局域网端口,1千兆位WAN,以及2.4G 4x4n 802.11n/Bluetooth 5.0, 5.8G,MTK7615 4x4ac 功能。使用64位芯片设计.支持POE供电。

    关于MTK MT7622芯片:

    MT7622高度集成的4x4 802.11n和蓝牙5.0平台与专用网络加速器

    联发科MT7622是全球首款采用4x4n 802.11n /蓝牙5.0系统芯片的系统,专为高性能网络设备而设计,适用于多种应用,包括路由器/中继器,家庭自动化网关,无线音频和无线存储。高度通用的芯片组为流行的4X4双频和三频道路由器/中继器提供了一个单一平台,为寻求构建顶级网络设备的制造商提供了最大的灵活性。该平台通过成本效益高的方法将高性能和广泛集成的功能相结合。

    MT7622包含联发科的自适应网络技术,允许轻松设置,网络自愈,漫游,频带转向,智能服务质量,高级安全性等。对于音频和语音控制应用,包括基本音频接口,如I2S,TDM和S / PDIF。对于家庭自动化网关,除了集成的Wi-Fi,蓝牙和Zigbee共存之外,还有一系列缓慢的I / O。

    MT7622采用了时钟频率为1.35GHz的64位双核ARM Cortex-A53处理器,提供了诸如SGMII / RGMII,PCIe和USB以及4X4 802.11n FEM集成的高级连接选项。使用802.11ac扩展平台以满足额外的市场需求通过MT7615 SoC完成。

    MT7622引入了一流的功能,如蓝牙5.0和专用的网络加速器引擎与联发科Wi-Fi扭曲加速器,存储加速器(SATA 3.0 / eSATA Gen2)和HNAT HQoS计算从CPU卸载,降低整体电力使用和释放资源,以避免任何潜在的减速。

    联发科Wi-Fi扭曲加速器的优势是双重的。首先,它将Gigabit + class 802.11ac网络连接到千兆交换机/ WAN连接,通过千兆位内部路径,确保没有瓶颈。其次,其专门的设计不仅可以从多用户吞吐量和QoS计算中卸载CPU,而且功耗较低。结果是联发科Wi-Fi Warp加速器在甚至支持多个同时繁忙的用户时保持持续的高性能。

    集成蓝牙允许通过应用程序进行直接的本地无线连接,便于路由器/ Wi-Fi设置的配置。最新的蓝牙5.0倍增倍,与之前的4.x技术相比,速度提高了一倍,可以实现新的创新

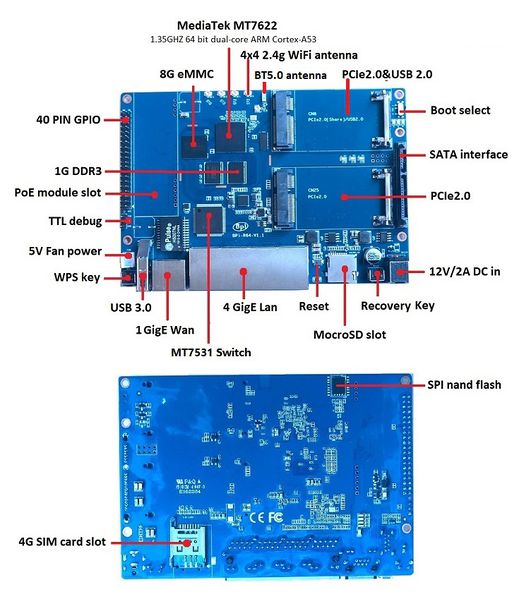

    硬件接口示意图:

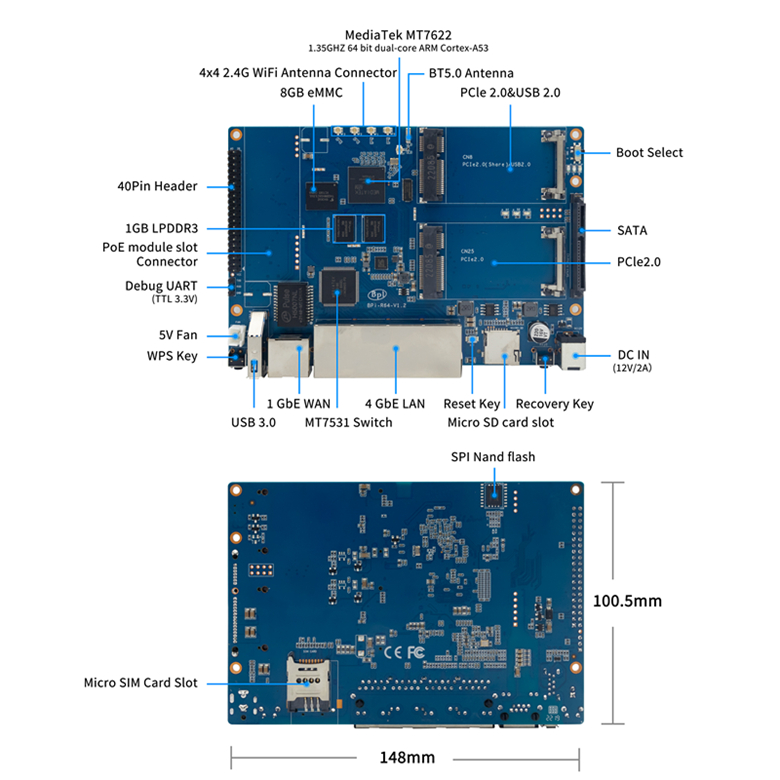

    硬件规格:

    Banana pi BPI-R64 硬件规格
    CPU MediaTek MT7622,1.35GHZ 64 bit dual-core ARM Cortex-A53
    SDRAM 1 GB DDR3
    SATA support 1 SATA interface
    GPIO 40 Pins Header, 28×GPIO, some of which can be used for specific functions including UART, I2C, SPI, PWM, I2S.
    On board Network 5 10/100/1000Mbps Ethernet with MT7531 switch chip
    Wifi built-in 4x4n 802.11n (800Mbps) sysem-on-chip and MTK7615 4x4ac wifi Module (1733Mbps) on board
    Bluetooth BT 5.0 system-on-chip
    On board Storage MicroSD (TF) card,8GB eMMC onboard
    mini PCIE 1 mini pcie interface for 4G
    USB 1 USB 3.0 host
    Buttons Reset button
    Leds Power status Led and RJ45 Led
    IR onboard IR receiver
    DC Power 12V/2A DC IN
    POE support POE module interface,can add POE module
    Sizes 148 mm × 100.5mm
    Weight 100g

    BPI-R64支持PoE网线供电 ,支持IEEE 802.3at PoE标准,加上PoE供电模块就极容易的支持PoE供电,提供12V/3A 供电功率

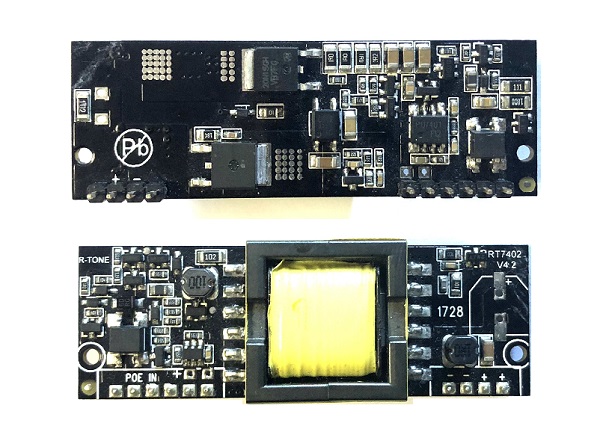

    PoE模组规格: BPI-7402 IEEE 802.3at PoE module

    BPI-MT7615 802.11 ac wifi 4x4 dual-band高性能无线模组:

    我们开发了 MT7615 802.11 ac wifi 模组,可以方便的使用在 BPI-R64

    MT7615是一个支持1733 Mbps物理量的高度集成的Wi-Fi芯片,它完全符合IEEE 802.11ac和IEEE802.11 a/b/n标准,在高标准下提供丰富的无线连接特性,提供可靠的、经济的吞吐量和扩展的距离。

    BPI-MT7615 802.11 ac wifi 4x4 dual-band module

    BPI-R64 + MT7615 function test

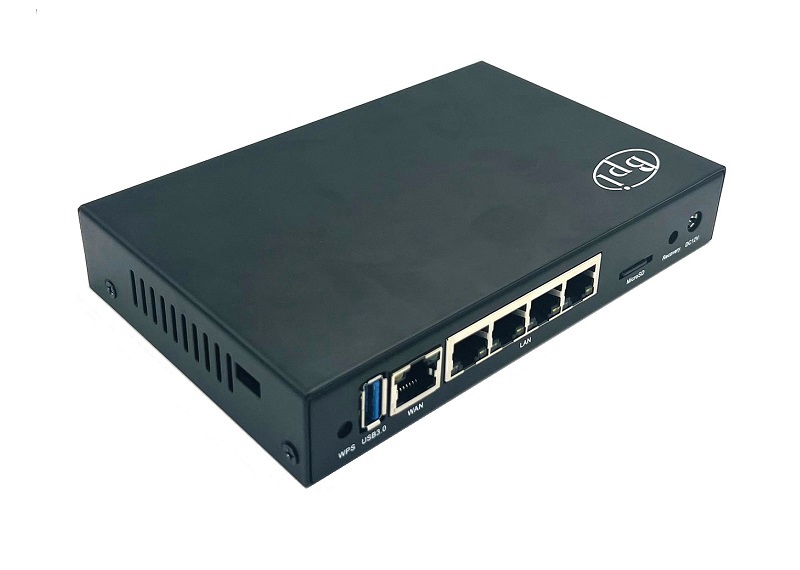

    Banana Pi BPI-R64 金属外壳:

    在线wiki开发文档:https://wiki.banana-pi.org/Banana_Pi_BPI-R64
