关键特性
-

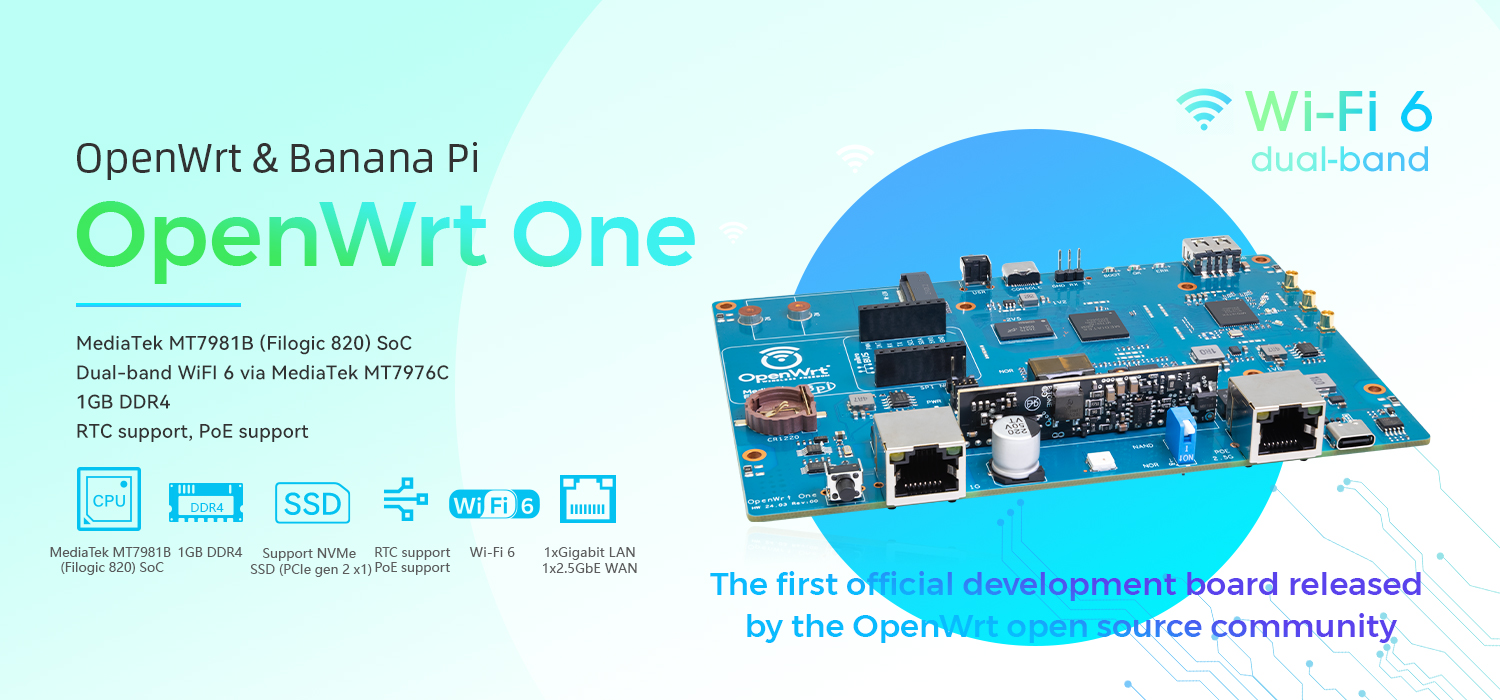

OpenWRT 官方开发板
-
联发科 MT7981B (Filogic 810) SoC主控芯片
-
联发科MT7976C 双频 WiFI 6 芯片组 (2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz)
-
1GB DDR4 内存
-
1 x 2.5GbE 网口和 1 x 千兆网口
-
128 MB SPI NAND 和 4 MB SPI NOR flash 保证板载系统的不可破法性。
-
M.2 2242/2230 接口支持 NVMe SSD (PCIe gen 2 x1)
-
RTC 实时时钟
-
PoE 网络供电支持（可选）
-
MikroBUS 扩展模块插座

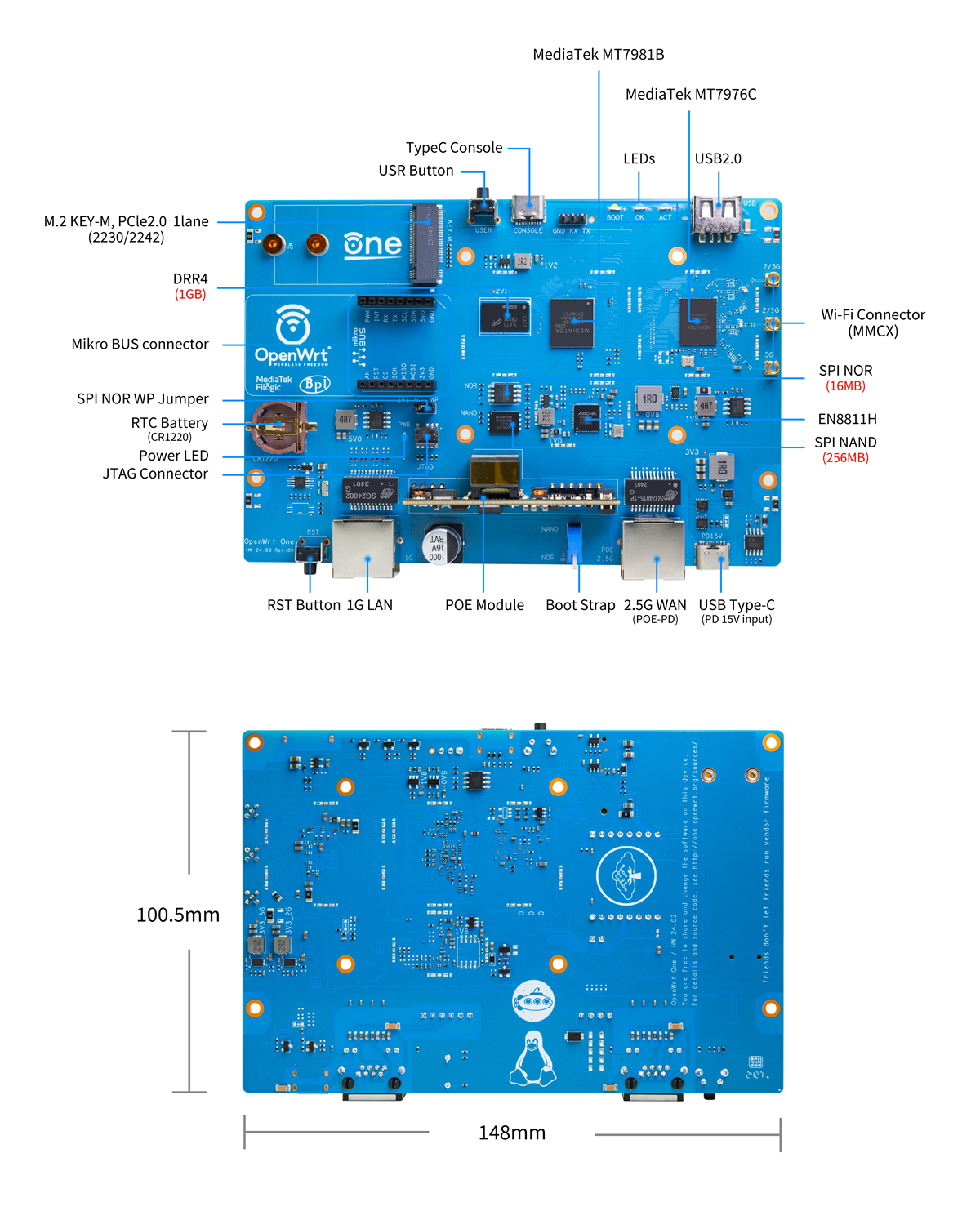

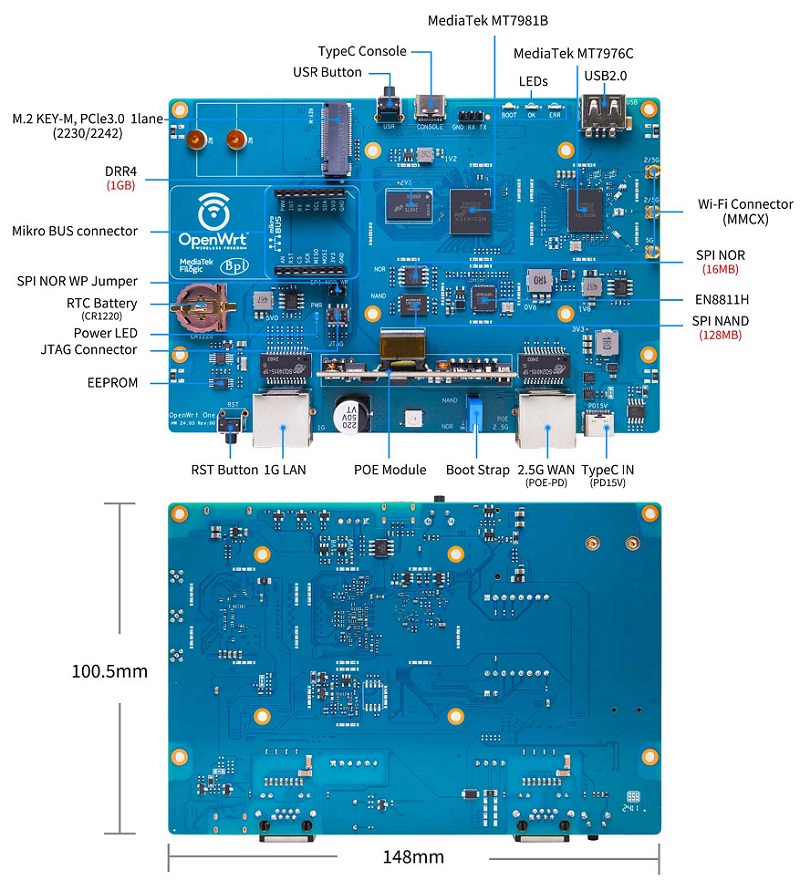

硬件规格:
|
SoC主控 |
联发科 MT7981B (Filogic 820) 双核 Cortex-A53 处理器 @ 1.3 GHz主频 |
|
内存 |
1GB DDR4 |
|
存储 |
128 MB SPI NAND 闪存用于 U-boot 和 Linux系统 |
|
4 MB SPI NOR 闪存，用于写保护（默认）恢复引导加载程序（可以通过跳线启用重新刷新） |
|
|
使用两种类型的闪存设备使板子几乎坚不可摧 |
|
|
M.2 2242/2230 接口支持 NVMe SSD 硬盘(PCIe gen 2 x1) |
|
|
网络 |
1 x 2.5GbE RJ45 端口 |
|
1 x 千兆RJ45 端口 |
|
|
双频 WiFI 6 无线网络由 MediaTek MT7976C 支持(2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz) |
|
|
3x MMCX 天线接口 |
|
|
USB接口 |
1x USB 2.0 Type-A 主机端口 |
|
使用 Holtek HT42B534-2 UART 转 USB 芯片的 USB Type-C（设备、控制台）端口 |
|
|
扩展 |
MikroBUS 扩展模块插座 |
|
调试 |
通过 USB-C 端口或 3 针接头连接的控制台，用于主 SoC 的 10 针 JTAG/SWD 接头 |
|
RTC实时时钟 |
支持板载 RTC 实时时钟 |
|
其他 |
重置和用户按钮 |
|
启动选择开关：NAND（常规）或NOR（恢复） |
|
|
2x PWM LED、2x 以太网 LED（GPIO 驱动） |
|
|
EM6324 外部硬件看门狗 |
|
|
NXP PCF8563TS (I2C) RTC，带 CR1220 纽扣电池备用电池座 |
|
|
供电 |
|
|
通过 Banana Pi RT5040 模块可选 802.3at/af PoE网络供电 |
|
|
尺寸 |
148 x 100.5 mm 兼容 Banana Pi BPI-R4 外壳设计 |
|
认证 |
FCC/EC/RoHS 证书 |
在线wiki开发文档： https://docs.banana-pi.org/zh/OpenWRT-One/BananaPi_OpenWRT-One
