开源路由器

香蕉派 BPI-R64开源路由器开发板采用MediaTek MT7623N芯片设计

  • 联发科MediaTek MT7623N, Quad-core ARM Cortex-A7
  • Mali 450 MP4 GPU
  • 2G DDR3 SDRAM内存
  • Mini PCIE 接口
  • 支持2 SATA 硬盘接口
  • MicroSD slot supports up to 256GB expansion
  • 8G eMMC 存储 (可选 16/32/64G)
  • MIPI display 显示屏接口
  • 5 10/100/1000 Mb 千兆网口
  • (2) USB 3.0 and (1) USB 2.0 otg port
  • 1080P high-definition video playback
  • HDMI port and multi-channel audio output
  • WIFI&Bluetooth 4.1 with 802.11B/G/N onboard

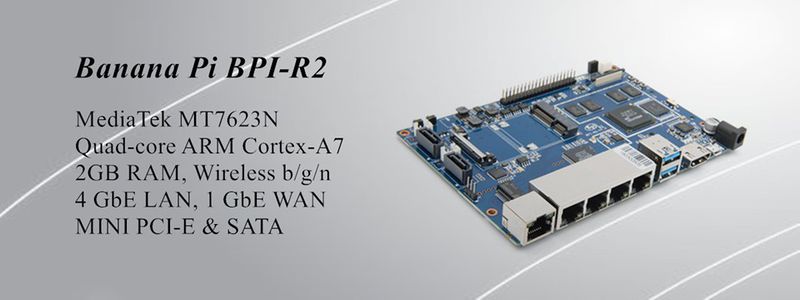

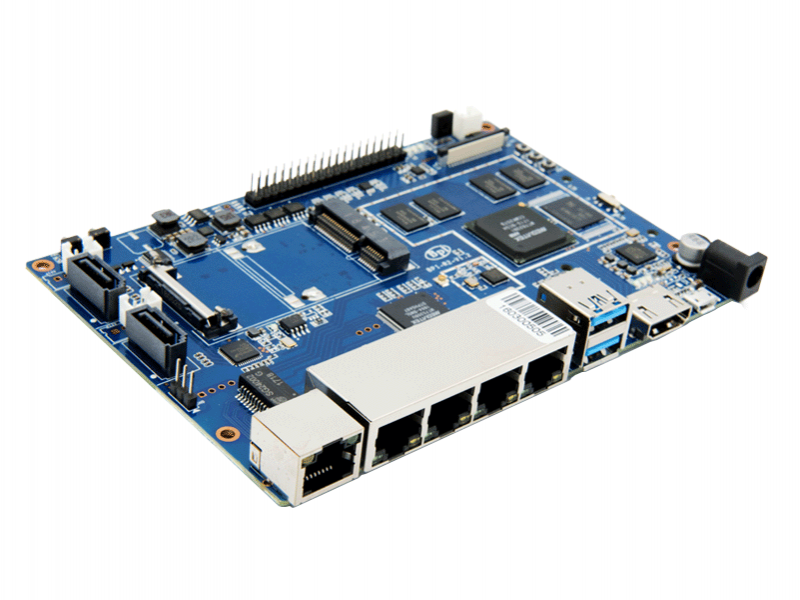

    Banana pi BPI-R2 开源智能路由器 MTK 7623N 方案设计

    香蕉派 BPI-R2 是一款高度集成的多媒体网络路由器,优良的无线性能,它可用于网络通信,家庭娱乐,家庭自动化等等

    BPI-R2集成四核 ARM Cortex-A7 MP 支持主频1.3 ghz,BPI-R2 路由器提供丰富各种外设接口,包括 HDMI TX 高清接口, MIPI DSI 屏接口, PCIe2.0 接口, USB2.0 OTG 端口, USB3.0 端口, SATA 端口,5 千兆网口, 板载802.11a/b/g/n wifi 无线& BT4.1蓝牙 , 并且通过mini PCI-e支持 802.11ac/n WLAN

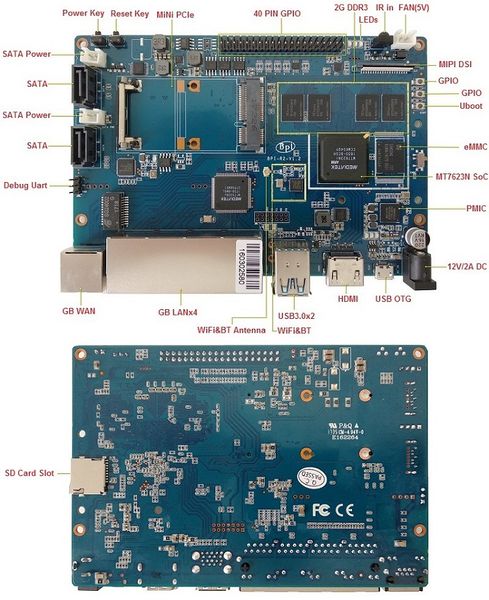

    硬件接口示意图:




    硬件规格:
    Banana Pi R2
    CPU MediaTek MT7623N, Quad-core ARM Cortex-A7
    GPU Mali 450 MP4 GPU
    Memory 2G DDR3 SDRAM
    Storage Onboard 8GB eMMC Flash, Micro SD-Card slot, Two SATA 2.0 Port
    Network 5 x 10/100/1000 Mbit/s Ethernet (MT7530)
    WIFI&BT Wi-Fi 802.11 b/g/n 2.4G/5G + Bluetooth BT4.1(MT6625L)
    Display(s) HDMI (Type A) output with HDCP 1.4, resolutions up 1920x1200; MIPI Display Serial Interface (DSI) interface(4 data lanes)
    Video decoder(s) Multi-format FHD video decoding, including Mpeg1/2, Mpeg4, H.263, H.264, etc. H.264 high-profile 1080p@60fps, HEVC/H.265 1080P@60fps
    Audio Output(s) HDMI & I2S
    USB port USB 3.0 PORT (x2), USB OTG (x1)
    mini PCIE 1 mini pcie interface & 1 pcie pin define interface
    Remote IR Receiver (x1)
    GPIO 40 Pin Header : GPIO (x28) and Power (+5V, +3.3V and GND). Some of I/O Pin can be used for specific functions as UART, I2C, SPI or PWM
    Switches Reset button, Power button, U-boot button
    LED Power Status and 8P8C
    Power Source 5 volt @2A via DC Power and/or Micro USB (OTG)
    Size & Weight 148 mm × 100.5mm 100g
    OS OpenWRT, Debian, Ubuntu, Raspbian and others OS

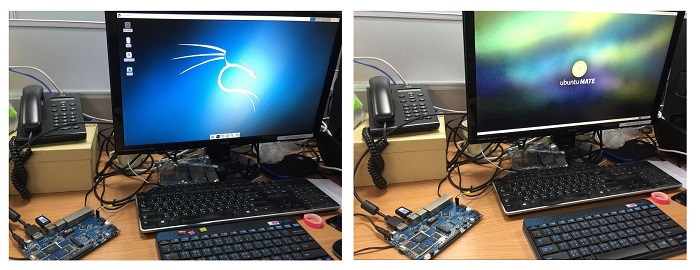

    BPI-R2 系统支持 Android5.1,并完善支持 OpenWRT,Debian linux,Ubuntu linux, Raspbian 和其他嵌入式操作系统. 尺寸与BPI-R1完全一样大小, 支持 1080P y高清视频输入,40 PIN GPIO 与 Raspberry Pi 3一致.


    Online wiki development documents: https://wiki.banana-pi.org/Banana_Pi_BPI-R2
