开源单板计算机

香蕉派 BPI-F2S 工业控制开发板采用凌阳Sunplus Plus1(sp7021)芯片设计

Sunplus SP7021 “Plus1” quad-core Cortex-A7处理器
512MB DDR3 DRAM内存
8GB eMMC 存储
2x 10/100M 网口
工规级温度:-40C ~ +85°C
可选: 功能扩展板
2 SATA i硬盘接口
4G 接口

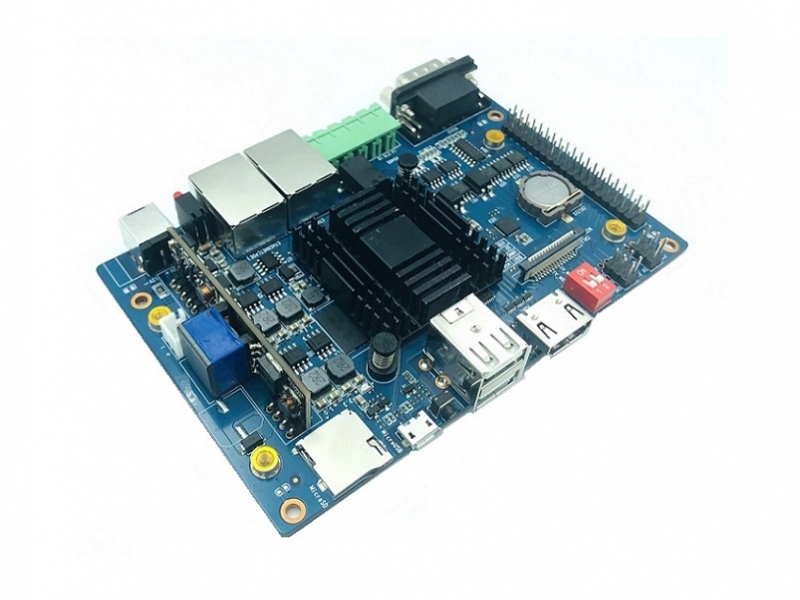

    香蕉派 BPI-F2P 是采用Sunplus 工业级芯片方案设计, 是完全按照工业级应用标准设计的开发板. 使用 Plus1(sp7021) 芯片设计,跟Banana Pi BPI-F2S采用同样主控芯片, 支持PoE网线供电功能,支持一路 RS232,一路RS485 .你可以让一款真正的工业控制网关完成你想的产品设计。

    SunPlus sp7021是一款革命性的SoC,它具有linux级芯片的强大功能和微控制器集成的简单性。配备ARM Cortex-A7四核,ARM926实时内核,8051低功耗内核

    作为一款工业级嵌入式Linux芯片,添加大量的特性针对物联网和工业控制应用程序,并提供最终的设计简单,集成度高,并集成了一些外部组件,简化了原理图,和减少了PCB的复杂性。

    SP7021是工业控制的SoC解决方案。以低成本满足客户对产品功能的充分需求,提高客户在市场中的竞争力。SP7021提供丰富的GPIOs、存储和USB接口。为视频输入提供MIPI CSI接口,为视频输出提供HDMI接口。并提供功能扩展的FPGA接口。SP7021还有4个以太网端口,为客户提供了一个极具竞争力的解决方案。

    应用方向:
    • IoT物联网网关应用/工业互联网网关应用
    • 智能语音处理
    • 智能支付系统
    • 车载网络技术与应用
    硬件接口示意图:


    硬件规格:
    • 主控芯片– 凌阳科技(Sunplus) SP7021 “Plus1” 4核 Cortex-A7 处理器 @ 1.0 GHz, 一个 Arm A926 实时内核, 一个 8051 微处理器去控制 I/Os, 芯片内置512MB DDR3 DRAM 内存.
    • 存储 – 板载8GB eMMC flash, microSD 卡坐接口
    • 视频输出 – HDMI 1.4 output
    • 摄像头I/F – MIPI CSI connector
    • 有线网口 – 2x 10/100M 网络接口
    • USB 接口– 2x USB 2.0 host 接口, 1x micro USB 接口
    • 40-pin GPIO 复用LCD接口
    • 两路扩展USB接口
    • 7.4V锂电池接口
    • 板载RTC实时时钟
    • PoE功能支持(板上留有PoE模块接口)
    • 调试接口 – 3-pin header for UART console
    • 安全– TPM 2.0 via ST33TPH2EI2C secure element
    • Misc – Power switch, reset button, boot selection dip switch
    • 电源接口 – 12VDC via power barrel jack
    • 板子尺寸:130*85mm
    • 温度范围 – -40C ~ +85°C (真正工业级控制芯片).
    BPI-F2P-SUB 扩展板:
    我们设计了一款BPI-F2P的扩展板,方便支持SATA硬盘与4G应用

    在线wiki开发文档:https://wiki.banana-pi.org/Banana_Pi_BPI-F2P
