开源单板计算机

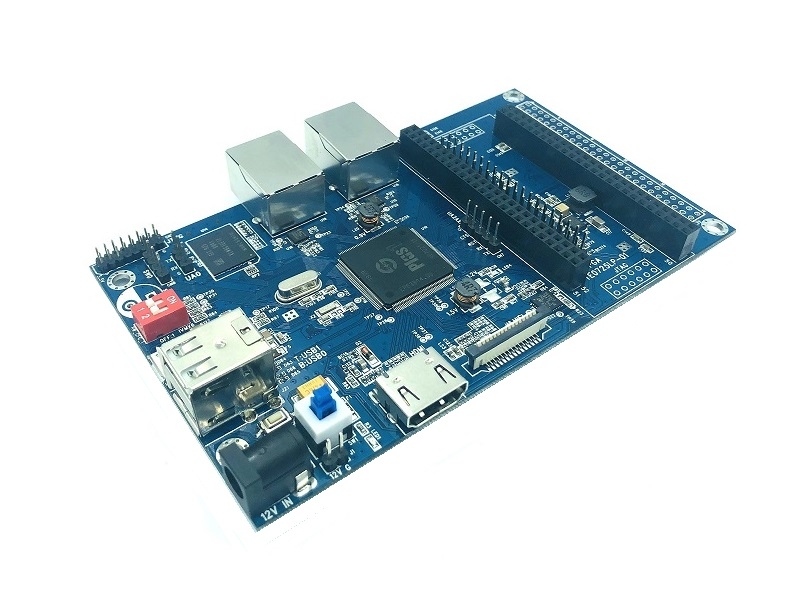

香蕉派 BPI-F2S FPGA开发板采用凌阳Sunplus Plus1(sp7021)芯片设计

Sunplus SP7021 “Plus1” quad-core Cortex-A7处理器
512MB DDR3 DRAM内存
8GB eMMC板载存储
2x 10/100M 网口
工业级:-40C ~ +85°C
FPGA 开发接口
可选配置:
FPGA 开发子板
Xilinx Artix-7 XC7A100T,32 MByte QSPI Flash memory,power by single 3.3v

    香蕉派BPI-F2S 是 香蕉派团队和 凌阳科技首次合作开发的一款工业级应用的开发板, 使用SP7021芯片设计.具有高性能,低功耗的特点; 内嵌 Linux Embed 系统,适合于语音图像处理、通信、便携式工业控制设备等应用场合。 自带高性能处理器,特别适合 AI 人工智能,机器视觉等需要强大运算力的应用;外扩 FPGA 模组,可提供硬件加速,芯片 IP 验证及 SOC 科研及教学应用; BPI-F2S开发板集具有集成度高,优良的布线布局,板面积很小,易于现场测试应用

    SunPlus sp7021是一款革命性的SoC,它具有linux级芯片的强大功能和微控制器集成的简单性。配备ARM Cortex-A7四核,ARM926实时内核,8051低功耗内核

    作为一款工业级嵌入式Linux芯片,添加大量的特性针对物联网和工业控制应用程序,并提供最终的设计简单,集成度高,并集成了一些外部组件,简化了原理图,和减少了PCB的复杂性。

    SP7021是工业控制的SoC解决方案。以低成本满足客户对产品功能的充分需求,提高客户在市场中的竞争力。SP7021提供丰富的GPIOs、存储和USB接口。为视频输入提供MIPI CSI接口,为视频输出提供HDMI接口。并提供功能扩展的FPGA接口。SP7021还有4个以太网端口,为客户提供了一个极具竞争力的解决方案。

    硬件接口示意图:


    注意 : 40 PIN GPIO 兼容 Raspberry Pi

    硬件规格:
    • 主控芯片– 凌阳科技(Sunplus) SP7021 “Plus1” 4核 Cortex-A7 处理器 @ 1.0 GHz, 一个 Arm A926 实时内核, 一个 8051 微处理器去控制 I/Os, 芯片内置512MB DDR3 DRAM 内存.
    • 存储 – 板载8GB eMMC flash, microSD 卡坐接口
    • 视频输出 – HDMI 1.4 output
    • 摄像头I/F – MIPI CSI connector
    • 有线网口 – 2x 10/100M 网络接口
    • USB 接口– 2x USB 2.0 host 接口, 1x micro USB 接口
    • 40-pin GPIO 兼容raspberry Pi
    • 2x 50-pin FPGA interface for Trenz Electronic TE0725LP-01-100-2D Artix 7 FPGA board
    • Unpopulated, undocumented 50-pin header that’s appears to be routed to one of the headers for the optional FPGA board
    • 调试接口 – 3-pin header for UART console, 10-pin JTAG header, SWD ICE port
    • 安全– TPM 2.0 via ST33TPH2EI2C secure element
    • Misc – Power switch, reset button, boot selection dip switch
    • 电源接口 – 12VDC via power barrel jack
    • 温度范围 – -40C ~ +85°C (真正工业级控制芯片).
    嵌入式和FPGA教育套装:

    套装配件:
    • 1.BPI-F2S 开发板一块
    • 2. FPGA子板: Xilinx Artix-7 XC7A100T,32 MByte QSPI Flash memory,power by single 3.3v
    • 3. 教学子板 : 4 digit 7 segment digital tube teaching,DIP8 socket for SPI flash IP authentication,8 LED lights are used for teaching
    • 4. 调试工具
    • 5. 12v/2A 电源适配器
    在线WIKI开发文档: https://wiki.banana-pi.org/Banana_Pi_BPI-F2S
