开源单板计算机

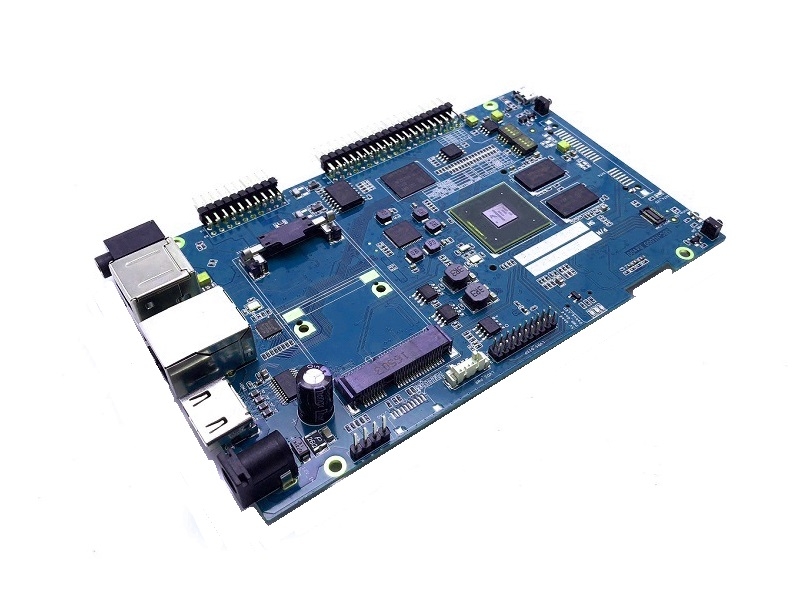

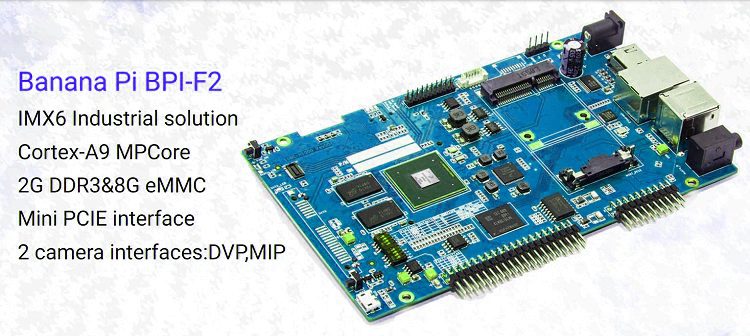

香蕉派 BPI-F2工业控制开发板采用飞思卡尔IMX6工业芯片设计

  • NXP IMX6 工业级芯片.
  • 2G DDR3 内存
  • 8G eMMC 存储
  • CAN bus 接口支持
  • Mini PCIE 接口
  • 2 camera 摄像头接口:DVP and MIP

    香蕉派 BPI-F2采用飞思卡尔IMX6工业芯片设计。IMX6采用ARM Cortex-A9 MP Core 4xCPU处理器(带TrustZone),这是第一个采用飞思卡尔芯片设计的香蕉派开源硬件开发板。

    关键特性:
    • 飞思卡尔 IMX6 工业级控制芯片.
    • 2G DDR3 内存
    • 8G eMMC flash 存储
    • CAN bus 功能支持
    • Mini PCIE 接口
    • 2 camera 摄像头接口:DVP and MIP

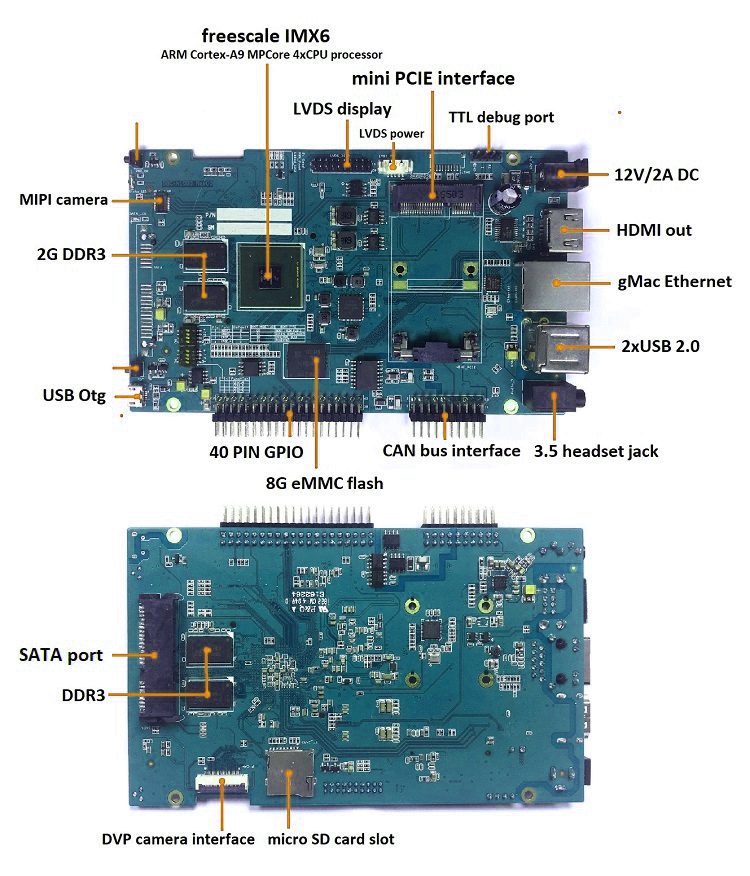

    硬件接口示意图:


    硬件规格表:
    Banana Pi BPI-F2 硬件规格表
    主芯片 飞思卡尔 freescale IMX6
    CPU ARM Cortex-A9 MPCore 4xCPU processor(with TrustZone)
    GPU OpenGL ES 2.0 3D graphics accelerator with forshaders,2D graphics accelerator,and didicated OpenVG 1.1 accelerator
    SDRAM 2G DDR3
    PCIE 1 mini PCIE interface
    CAN bus 1 CAN bus interface
    SATA硬盘 support 1*SATA interface
    GPIO 40 Pins Header, 28×GPIO, some of which can be used for specific functions including UART, I2C, SPI, PWM, I2S.
    On board Network 10/100/1000 Mbit/s Ethernet
    Wifi 无线 N/A
    Bluetooth蓝牙 N/A
    板载存储 MicroSD (TF) card,8G eMMC onboard (option 8-64G)
    显示 HDMI out, LVDS out
    视频接口 HDMI out, LVDS out
    Audio outputs 1 * 3.5 headset jack
    Camera摄像头 1 * DVP camera interface and 1* MIP camera interface
    Audio 输入 N/A
    USB 2 * USB 2.0 1* USB Otg
    按键 Power & Reset
    Leds 3* RGB leds
    IR控制 N/A
    DC Power 12V/2A with DC port
    电池接口 No 3.7V lithium battery power support
    Sizes
    重量 80克
    在线wiki开发文档: https://wiki.banana-pi.org/Banana_Pi_BPI-F2
